當前位置: 首頁 > 新聞資訊 > 經驗分享 > 海康MV-CS050-10GM工業相機助力光伏行業花籃硅片檢測

海康MV-CS050-10GM工業相機助力光伏行業花籃硅片檢測

方案背景

一、項目需求

由于硅片分選機內破損硅片殘留,導致宕機,需要人工在機臺內將殘破硅片取出,耗時較長,直接影響產能。客戶需要將殘破硅片取出這個動作在分選機外實施,并且預留多組花籃的排料空間,讓一個工人能夠顧及多條線體,實現產能提升的同時,避免人員的大量投入。


二、技術要求

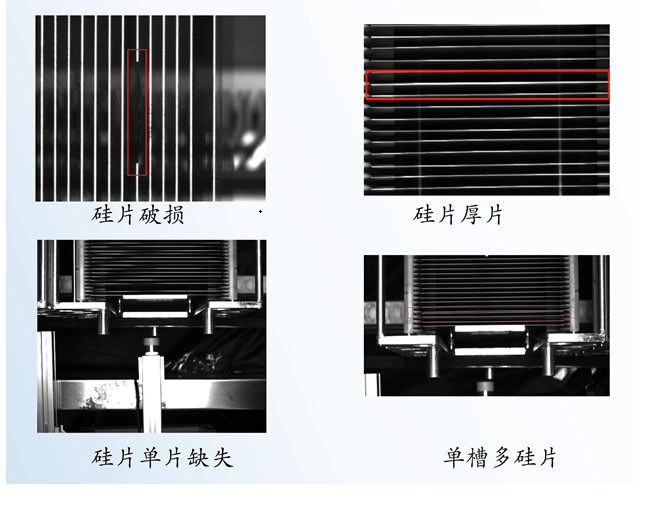

對容器內的硅片進行整體的檢測,檢測花籃內的硅片是否有多片、少片、厚片、破片、以及硅片是否有錯齒現象,擇出不良品,提高良率,CT耗時要求3s以內。


方案優勢

1、圖像質量:亮度均勻、無伸縮變形、邊緣過渡帶清晰

2、算法耗時:工控機1拖8,雙傳送帶檢測穩定耗時2s內

3、場景適應性:漏檢率<1%,誤檢率<1%

4、客戶價值:將殘破硅片取出這個動作在分選機外實施,并且預留多組花籃的排料空間,讓一個工人能夠顧及多條線體,實現產能提升的同時,避免人員的大量投入



方案架構

該方案采用500萬CS系列小面陣相機搭配VM算法開發平臺實現花籃硅片檢測。

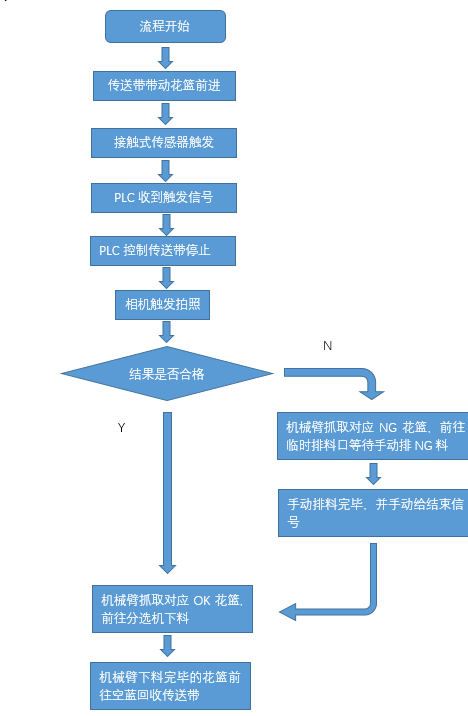

(1)流程思路:



(2)選型思路:檢測目標為花籃內的硅片,由于視野要求較大并且打光均勻度要求較高,為了保持特征的穩定與避免入射角過大導致的高度差漏檢情況,因此選擇使用開4孔面光來覆蓋成像視野范圍,通過多相機多區域依次檢測的方式,減小相機成像入射角,減小高度差漏檢的風險



(3)調試思路:調整曝光成像,使硅片在各個相機成像灰度大致統一,保證硅片邊緣與背景1~2個像素過渡帶的成像質量,調整傳感器位置并與電氣核對,盡量確保花籃處于相機成像中央。


選擇海康工業相機

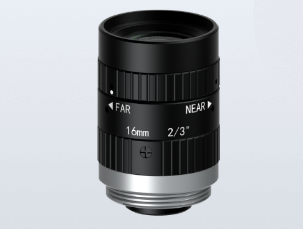

海康MV-CS050-10GM 500萬像素網口面陣相機  MVL-MF1618M-5MPE鏡頭.png


海康MV-CS050-10GM 500萬像素網口面陣相機                                    MVL-MF1618M-5MPE鏡頭
